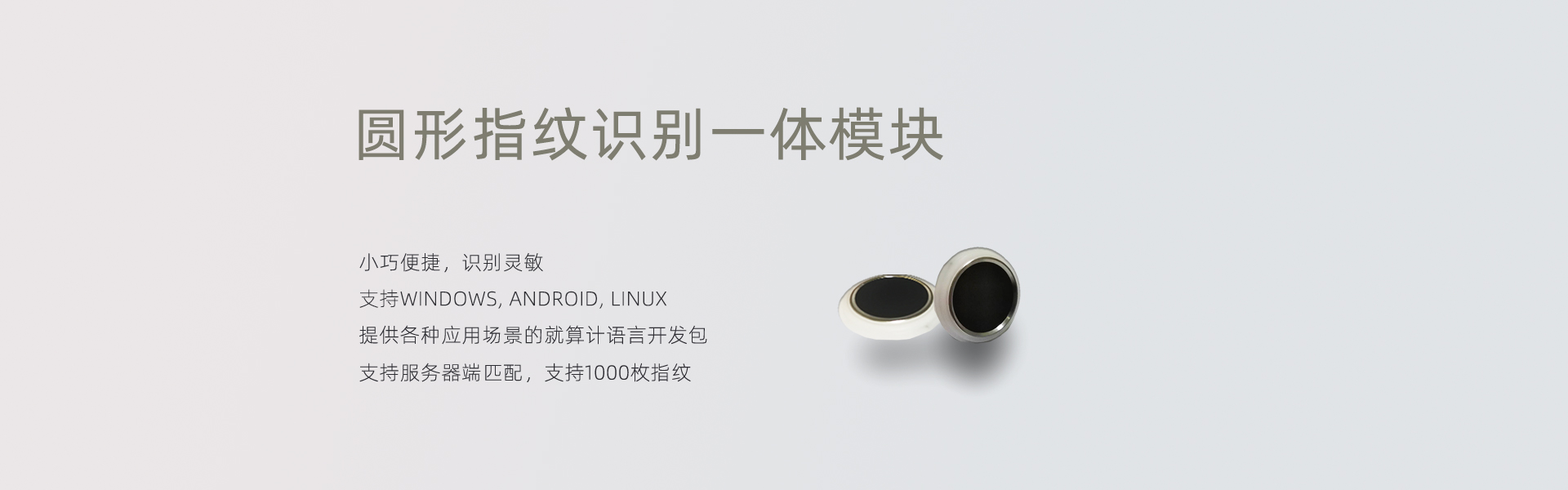

FE04 圆形指纹模块

FE04 可以独立完成指纹采集、指纹登记、指纹比对和指纹搜索功能的指纹识别二次开发模块，可提供多种计算机语言的开发包；
体积小、功耗低、通用接口、可靠性高，可扩展大容量1：N识别等优点，可以轻松嵌入到用户系统，组成满足客户需求的指纹识别产品。

产品功能

采用进口指纹识别算法，具备：

• 自学习功能：指纹识别过程中，最新提取的指纹特征值识别成功后将该特征值融合到指纹数据库中，使用户在使用过程中越来越好用；
• 360度自动校正识别功能：在模块上任意角度按压，正确注册的手指，比对都可以通过；
• 指纹认假率低：最大可做到0.0001%，即在100万不同的指纹里，随机挑取一枚指纹，用100万里的其他枚指纹依次和选取的指纹比对，会出一次识别通过；
• 指纹拒真率低：最大可做到0.0001%，在已经存在的100万枚指纹里，分别用100万枚指纹里的指纹按任意顺序比对100万次，会出现一次识别不通过。
• 支持服务器端匹配：支持将指纹发送到服务器端匹配和比对。

应用领域

• 指纹门禁机
• 指纹寻根器
• 指纹考勤机
• 指纹储物柜
• 指纹汽车一键启动
• 指纹印章
• 指纹锁
• 指纹保险柜
• 指纹POS终端机
• 医院病例指纹管理
• 智能控制设备等

接口定义

•RST: 使模块复位，低电平有效（此引脚在不间断给模块供电下需要用，其他情况下建议悬空处理）
•VIN: 指纹模块主电流，默认3.3V；
•GND: 电源地
•RX/DP: 模块接收数据管脚；
•TX / DN: 模块发送数据管脚；
•+3.3V： 手指检测功能电路电源
•Wakeup: 手指检测功能输出管脚，有手指按上时输出高电平

技术参数

•CPU: 144Mhz主频，1M Bits Flash Memory, 128KB SRAM
•指纹采集器：电容采集
•指纹图像大小：192 X 192 (pixel), 508DPI
•指纹登记容量：默认为1000枚；
•认假率（FAR): <0.001%(安全等级security level 为3）
•拒真率（FRR)：<0.1%(安全等级security level为3）
•比对方式：1：N及1：1比对；
•指纹模板大小：570字节Byte
•安全等级设置：Level 1至Level 5可设置，出厂设置值：Level 3
•处理速度：指纹特征提取时间<0.45秒；
1:N比对时间（3000枚满注册时）<1.5秒；
•通讯接口：UART, 3.3V-TTL电平或USB通讯；
•串行通讯参数：无奇偶校验Parity=NONE, 1个停止位Stop bit=1
无流控Flow Control=NONE
波特率为9600、19200，38400，57600，115200 （bps)
出厂设置：115200bps
•工作电压：vin电压：DC3.3V+/-10% （可定制5V供电）
•工作电流：小于30mA, 采集指纹时峰值小于80mA(瞬间电流）
•休眠电流：小于10uA;
•工作环境：工作温度：-10~60度；
相对湿度：20%~80%
